低速离心机的电路完善

导读:上海安亭科学仪器厂了解到某小型低速台式离心机适用于工业和医疗单位的实验、化验及检验等部门，是一种对物料作定性分析的仪器，具有操作简便、效率高、经济实惠等优点。

来源：未知发布日期：2019-05-24 09:13【大中小】

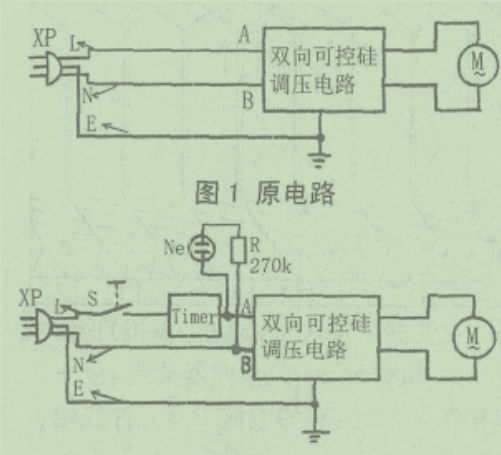

上海安亭科学仪器厂了解到某小型低速台式离心机适用于工业和医疗单位的实验、化验及检验等部门，是一种对物料作定性分析的仪器，具有操作简便、效率高、经济实惠等优点。其内部电路见图1所示。由双向可控硅调压电路（这里只绘出框图，实际电路可参阅随机配置的使用说明书）及作离心用的电动机M构成。使用时交流市电通过双向可控硅调压电路，改变加到M两端电压的大小，实现调节M的转速，以满足各种要求。使用中发现该机电路尚存在一些欠缺：

图 2 改制后电路
（ 1）电路没设置电源指示灯，而仪器需在密闭的状况下使用，因此电路通电与否不清楚；
（ 2）电路没设置电源开关，仪器每次停用均需拔下电源插头XP，不够方便；
（ 3）各种不同物料要求仪器运转的时间长短各异，但电路无定时装置，使用较为不便。为此，可对电路作如下适当的完善：原电路无需作任何改动，只在双向可控硅调压电路的输入端（A、B端）接入四个元件便可。其中小型钮子开关S作电源开关用，氖泡 Ne（NNH-616型）作电源指示灯用，电阻R（270kΩ/0.25W）作Ne的降压电阻，“Timer”是定时器（采用一般台式转页扇所用的规格），定时范围60min。现仪器使用时先接通S,电路得电Ne点亮，调节双向可控硅调压电路内的电位器以选择合适的转速，再根据所需的时间设定“Timer”的定时时间，这样仪器即可在所需的转速及时间下运转。定时完毕，仪器自行断电停转，Ne同时熄灭，这便满足了各种不同物料的使用要求。如不需要定时功能，则只要将“ Timer”的旋钮拨至“ON”位置便可。新增的上述四个元件的体积均小，可方便、快捷地全部安装在仪器的面板上。
以上内容仅供参考，欢迎大家到上海安亭科学仪器厂咨询购买相关产品。
